Контрольные приборы Алмена (ALMEN)
Алменовские пластины используются для стандартизированной оценки эффекта дробеструйной обработки.
Описание
маркер
Описание продукта

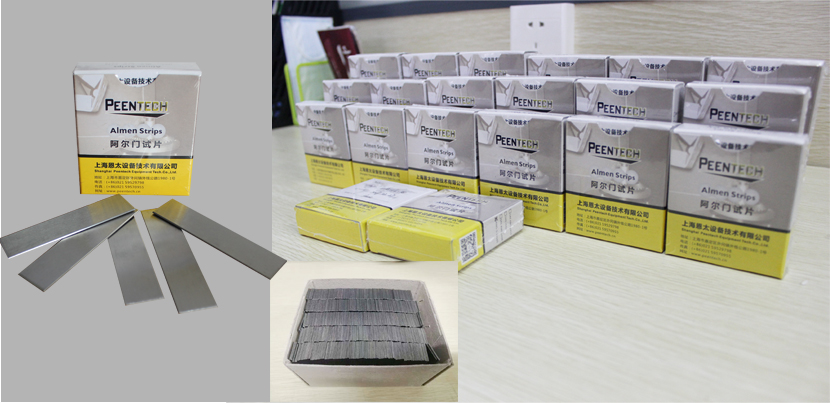

Алменовские пластины используются для стандартизированной оценки эффекта дробеструйной обработки. Изготовлены из пружинной стали SAE1070. При воздействии абразива на одну сторону пластины возникает пластическая деформация, приводящая к сферическому искривлению. Расстояние от базовой плоскости до вершины искривления называется высотой дуги.
| Таблица спецификаций алменовских пластин | ||||||
| Модель | Отклонение плоскостности (мм) | Твердость (HRc/HRa) | Длина (мм) | Ширина (мм) | Толщина (мм) | Количество (шт./коробка) |
| A-3 | ±0.038 | HRc 44~50 | 75.6~76.6 | 18.85~19.05 | 0.76~0.81 | 1000Штука/Коробка |
| A-2 | ±0.038 | HRc 44~50 | 75.6~76.6 | 18.85~19.05 | 0.76~0.81 | 50Штука/Коробка |
| A-1 | ±0.025 | HRc 44~50 | 75.6~76.6 | 18.85~19.05 | 0.76~0.81 | 50Штука/Коробка |
| A-1S | ±0.013 | HRc 44~48 | 75.6~76.6 | 18.85~19.05 | 0.76~0.81 | 50Штука/Коробка |
| N-3 | ±0.038 | HRa 72.5-76.0 | 75.6~76.6 | 18.85~19.05 | 1.27~1.32 | 1000Штука/Коробка |
| N -2 | ±0.038 | HRa 72.5-76.0 | 75.6~76.6 | 18.85~19.05 | 1.27~1.32 | 50Штука/Коробка |
| N -1 | ±0.025 | HRa 72.5-76.0 | 75.6~76.6 | 18.85~19.05 | 1.27~1.32 | 50Штука/Коробка |
| N-1S | ±0.013 | HRa 73.0-74.5 | 75.6~76.6 | 18.85~19.05 | 1.27~1.32 | 50Штука/Коробка |
| C-3 | ±0.038 | HRc 44~50 | 75.6~76.6 | 18.85~19.05 | 2.36~2.41 | 500Штука/Коробка |
| C -2 | ±0.038 | HRc 44~50 | 75.6~76.6 | 18.85~19.05 | 2.36~2.41 | 25Штука/Коробка |
| C -1 | ±0.025 | HRc 44~50 | 75.6~76.6 | 18.85~19.05 | 2.36~2.41 | 25Штука/Коробка |
| C-1S | ±0.013 | HRc 44~48 | 75.6~76.6 | 18.85~19.05 | 2.36~2.41 | 25Штука/Коробка |
| Таблица соответствия стандартам | ||||||||||||
|
Стандарт |
A3 | A2 | A1 | A1S | N3 | N2 | N1 | N1S | C3 | C2 | C1 | C1S |
| SAE AMS 2432 B | X | X | X | |||||||||
| SAE J442 | X | X | X | X | X | X | ||||||
| SAE AMS 2430 | X | X | X | X | X | X | ||||||
| AMS-S-13165 | X | X | X | X | X | X | X | X | X | X | X | X |
| MIL-S-13165C | X | X | X | X | X | X | X | X | X | X | X | X |
| Держатели алменовских пластин | ||||||
| Модель | Отклонение плоскостности (мм) | Твердость (HRc/HRa) | Длина (мм) | Ширина (мм) | Толщина (мм) | Количество (шт./коробка) |
| A-M1 | ±0.001/±0.025 | HRc 44-50 | 25.40mm | 31.175mm | 0.0520/1.32
0.0500/1.27 |
20 |
| N-M1 | ±0.001/±0.025 | HRc 44-50 | 25.40mm | 31.175mm | 0.0320/0.81
0.0300/0.76 |
20 |
| Держатели алменовских пластин | |||
| Изображение | Бренд | Артикул | Описание |
 |
PEENTECH | PA0103 | - Соответствует SAE J442 (отраслевой стандарт). - Материал: высокоуглеродистая сталь Cr12. - Фиксация винтами и гайками. - Твердость поверхности: 58–62 HRC. - Антикоррозийная защита. |
 |
PEENTECH | PA0103-1 | |
 |
PEENTECH | PA0103-2 | |
 |
PEENTECH | PA0103-3 | |
| Измерители высоты дуги | |||
| Изображение | Бренд | Артикул | Описание |
 |
PEENTECH | PA0100 | - Подходит для пластин типов A, N, C и алюминиевых. - Цифровой индикатор (точность до 0,001 мм). - Переключение между метрической и дюймовой системами. - Соответствует SAE AMS 2430 и SAE J442. - Простая замена батареи. - Удобное управление. |
 |
PEENTECH | CPN：N / A | - Соответствует SAE J442. - Материал: Cr12 с антикоррозийным покрытием. - Размеры: 76×19×10 мм. |
| Комплект для алменовских тестов | |||
| Изображение | Бренд | Артикул | Описание |
|
|
PEENTECH | PA0100 | Включает: 1. Измеритель высоты дуги (цифровой индикатор). 2. Пластины типа A (1 коробка). 3. Калибровочный блок (1 шт.). 4. Держатель пластин (1 шт.). 5. Портативная лупа 80× (1 шт.). 6. Рулетка 3 м (1 шт.). 7. Угломер (1 шт.). Применение: Измерение высоты дуги, проверка покрытия, регулировка расстояния сопла. |
